Brass Bushing SPB

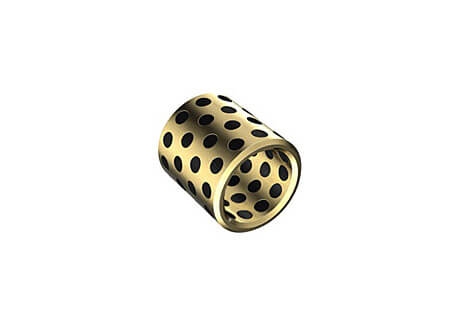

SPB Self Lubricating Brass Bushing
SPB Self Lubricating Brass Bushing
Product Name : Brass Bushing SPB
Product Description

Self-lubricated Brass Alloy Bushings SPB

Brass alloy with embedded solid lubricant bushing is to open cavities of appropriate size and orderly arrangement on the metal friction surface of the bushing matrix. It was embedded a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% -35% of the friction area) and made of self-lubricating bushings.

It has been used in metallurgy of continuous casting machine, rolling equipment, mining machinery, shipbuilding, gas turbines and other high temperature, high load, low speed heavy load and other occasions.

ITEM NO=SPB-XX XX  XX
                        ID OD Length
Inquiry
Product Introduction

Material: High Tensile Brass Alloy + Graphite Solid Lubricant Embedded

Features:
  1. May work without any oil for a long period.
  2. Extremely high load capacity, good anti-wear and lower friction
  3. Particularly appropriate for low speed and high load.
  4. Suitable for reciprocating, oscillating or intermittent motion where oil film is hard to be formed.
  5. Good chemical resistant and anti-corrosion characteristics.
  6. Can be used in wide range of temperature from -40℃-+300℃.
  7. Low maintenance frequency.
Technical Data
Material CuZn24AL6
Hardness HB230-270
Coefficient of friction(μ) <0.16
Max. Temp. 300℃
Max. dynamic load 100 N/mm²
Max. speed(Dry) 0.4 m/s
Max. speed (Lubrication) 5 m/s
PV limit 3.8 N/mm² *m/s
Chemical Compositions
Chemical Compositions %
Cu Zn Al Fe Mn Si Ni Sn Pb
64.24 25.10 5.17 2.67 2.82 <0.1 <0.5 <0.2 <0.2

Product Model : SPB

  • Self-lubricated Brass Alloy Bushings #500SP (SPB) can be used in rotation, swing and reciprocating motion.
  • If it is subjected to axial load, please use it in combination with #500SP washer (SPW).
  • Please avoid using in water.
  • The inner diameter of 31.5mm is in the middle of the hydraulic cylinder trunnion bushing.
  • ITEM NO=SPB-XX XX  XX
                            ID OD Length
Shaft diameterDimension (mm)Length (Tolerance )IDODMating washer SPW
IDOD810121516202530354050607080100120130140150
ØdTOLØDTOLSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPBSPB
8 8 +0.028 12 +0.018 -0.81208 -081210 -081212 -081215 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 8 12 ------
+0.013 +0.007
10 10 　 14 　 -101408 -101410 -101412 -101415 　 -101420 　 　 　 　 　 　 　 　 　 　 　 　 　 10 14 -1003
　
12 12 +0.034 18 　 -121808 -121810 -121812 -121815 -121816 -121820 -121825 -121830 　 　 　 　 　 　 　 　 　 　 　 12 18 -1203
+0.016
13 13 　 19 +0.021 　 -131910 -131912 -131915 　 -131920 　 　 　 　 　 　 　 　 　 　 　 　 　 13 19 -1303
　 +0.008
14 14 　 20 　 　 -142010 -142012 -142015 　 -142020 -142025 -142030 　 　 　 　 　 　 　 　 　 　 　 14 20 -1403
　
15 15 　 21 　 　 -152110 -152112 -152115 -152116 -152120 -152125 -152130 　 　 　 　 　 　 　 　 　 　 　 15 21 -1503
　
16 16 　 22 　 　 -162210 -162212 -162215 -162216 -162220 -162225 -162230 -162235 -162240 　 　 　 　 　 　 　 　 　 16 22 -1603
　
18 18 　 24 　 　 　 -182412 -182415 -182416 -182420 -182425 -182430 　 　 　 　 　 　 　 　 　 　 　 18 24 -1803
　
20 20 +0.041 28 　 　 -202810 -202812 -202815 -202816 -202820 -202825 -202830 -202835 -202840 -202850 　 　 　 　 　 　 　 　 20 28 -2005
+0.02
20 　 30 　 　 　 　 　 -203016 -203020 -203025 -203030 -203035 -203040 　 　 　 　 　 　 　 　 　 20 30 "
25 25 　 33 +0.025 　 　 -253312 -253315 -253316 -253320 -253325 -253330 -253335 -253340 -253350 -253360 　 　 　 　 　 　 　 25 33 -2505
+0.009
25 　 35 　 　 　 -253512 -253515 -253516 -253520 -253525 -253530 -253535 -253540 -253550 　 　 　 　 　 　 　 　 25 35 "
30 30 　 38 　 　 　 -303812 -303815 　 -303820 -303825 -303830 -303835 -303840 -303850 -303860 　 　 　 　 　 　 　 30 38 -3005
30 　 40 　 　 　 -304012 -304015 　 -304020 -304025 -304030 -304035 -304040 -304050 -304060 　 　 　 　 　 　 　 30 40 "
31.5 31.5 +0.05 40 　 　 　 　 　 　 　 　 -314030 　 -314040 　 　 　 　 　 　 　 　 　 31.5 40 ------
+0.025
35 35 　 44 　 　 　 　 　 　 　 -354425 -354430 -354435 -354440 -354450 -354460 　 　 　 　 　 　 　 35 44 -3505
35 　 45 　 　 　 　 　 　 -354520 -354525 -354530 -354535 -354540 -354550 -354560 　 　 　 　 　 　 　 35 45 "
40 40 　 50 　 　 　 　 -405015 　 -405020 -405025 -405030 -405035 -405040 -405050 -405060 -405070 -405080 　 　 　 　 　 40 50 -4007
40 　 55 +0.03 　 　 　 　 　 　 　 -405530 -405535 -405540 -405550 -405560 　 　 　 　 　 　 　 40 55 "
+0.011 　 　 　 　 　
45 45 　 55 　 　 　 　 　 　 　 　 -455530 -455535 -455540 -455550 -455560 　 　 　 　 　 　 　 45 55 -4507
45 　 56 　 　 　 　 　 　 　 　 -455630 -455635 -455640 -455650 -455660 　 　 　 　 　 　 　 45 56 "
45 　 60 　 　 　 　 　 　 　 　 -456030 -456035 -456040 -456050 -456060 -456070 -456080 　 　 　 　 　 45 60 "
50 50 　 60 　 　 　 　 　 　 -506020 　 -506030 -506035 -506040 -506050 -506060 -506070 -506080 　 　 　 　 　 50 60 -5008
50 　 62 　 　 　 　 　 　 　 　 -506230 -506235 -506240 -506250 -506260 -506270 　 　 　 　 　 　 50 62 "
50 　 65 　 　 　 　 　 　 　 　 -506530 　 -506540 -506550 -506560 -506570 -506580 -5065100 　 　 　 　 50 65 "
55 55 +0.06 70 　 　 　 　 　 　 　 　 -557030 -557035 -557040 -557050 -557060 -557070 　 　 　 　 　 　 55 70 -5508
+0.03 　 　 　 　 　 　 　
60 60 　 74 　 　 　 　 　 　 　 　 -607430 -607435 -607440 -607450 -607460 -607470 -607480 　 　 　 　 　 60 74 -6008
60 　 75 　 　 　 　 　 　 　 　 -607530 -607535 -607540 -607550 -607560 -607570 -607580 -6075100 　 　 　 　 60 75 "
63 63 　 75 　 　 　 　 　 　 　 　 　 　 　 　 -637560 -637570 -637580 　 　 　 　 　 63 75 ------
65 65 　 80 　 　 　 　 　 　 　 　 　 　 -658040 -658050 -658060 -658070 -658080 　 　 　 　 　 65 80 -6508
70 70 　 85 +0.035 　 　 　 　 　 　 　 -708530 -708535 -708540 -708550 -708560 -708570 -708580 -7085100 　 　 　 　 70 85 -7010
+0.013
70 　 90 　 　 　 　 　 　 　 　 　 　 　 -709050 -709060 -709070 -709080 　 　 　 　 　 70 90 "
75 75 　 90 　 　 　 　 　 　 　 　 　 　 　 -759050 -759060 -759070 -759080 -7090100 　 　 　 　 75 90 -7510
75 　 95 　 　 　 　 　 　 　 　 　 　 　 　 -759560 -759570 -759580 -7595100 　 　 　 　 75 95 "
80 80 　 96 　 　 　 　 　 　 　 　 　 　 -809640 -809650 -809660 -809670 -809680 -8096100 -8096120 　 　 　 80 96 -8010
80 　 100 　 　 　 　 　 　 　 　 　 　 -8010040 -8010050 -8010060 -8010070 -8010080 -80100100 -80100120 　 -80100140 　 80 100 "
90 90 +0.071 110 　 　 　 　 　 　 　 　 　 　 　 -9011050 -9011060 　 -9011080 -90110100 -90110120 　 　 　 90 110 -9010
+0.036 　 　 　 　 　 　 　 　 　
100 100 　 120 　 　 　 　 　 　 　 　 　 　 　 -10012050 -10012060 -10012070 -10012080 -100120100 -100120120 　 -100120140 　 100 120 -10010
　 　 　 　 　 　 　 　 　 　
110 110 　 130 +0.04 　 　 　 　 　 　 　 　 　 -11013050 　 -11013070 -11013080 -110130100 -110130120 　 　 　 110 130 ------
+0.015 　 　 　 　 　 　 　 　 　 　
120 120 　 140 　 　 　 　 　 　 　 　 　 　 　 　 　 -12014070 -12014080 -120140100 -120140120 　 -120140140 　 120 140 -12010
125 125 +0.083 145 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 -125140100 -125145120 　 　 　 125 145 ------
+0.043 　 　 　 　 　 　 　 　 　 　
130 130 　 150 　 　 　 　 　 　 　 　 　 　 　 　 　 　 -13015080 -130150100 　 -130150130 　 　 130 150 ------
　 　 　 　 　 　 　 　 　 　
140 140 　 160 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 -140160100 　 　 -140160140 　 140 160 ------
　 　 　 　 　 　 　 　 　 　
150 150 　 170 　 　 　 　 　 　 　 　 　 　 　 　 　 　 -15017080 -150170100 　 　 　 -150170150 150 170 ------
　 　 　 　 　 　 　 　 　
160 160 　 180 　 　 　 　 　 　 　 　 　 　 　 　 　 　 -16018080 -160180100 　 　 　 -160180150 160 180 ------
　 　 　 　 　 　 　 　 　
