Metric Lock Plates
製品名 : スペーサー
製品の説明

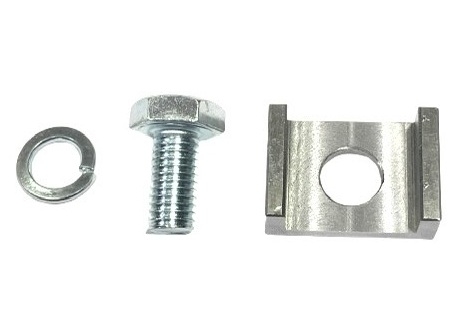

メートルロックプレート
「CS」ブランドのメートル法ロックプレートの専門的で経験豊富なメーカー、メートル法ロックプレートユニットの目的
ナット44から100までのラガーロックナットを固定します。
メトリックロックプレート-AL44-AL100
メトリックロックプレート-ALL44-ALL100

当社のロックプレートは、ワイヤー放電加工（ワイヤーEDM）によって製造されています。 ワイヤ放電加工により、高精度と再現性を維持しながら、比較的低コストで高速な製造速度で最も複雑な精密部品を製造できます。 ロックナットのベアリングを補助し、落下を防ぐために大きなサイズに適しています。
お問い合わせ
製品

製品型番 : AL
proimages/product/01Adapter_Sleeves/01-07_AL.jpg

Lock Plates No.t1
mm		S
mm		L2
mm		S1
mm		i
mm		L3
mm		Suitble Locknuts No.Weight per 100 pieces
kg
AL44 4 20 12 9 22.5 30.5 AN44 2.600
AL48 4 20 12 9 22.5 30.5 AN48 2.600
AL52 4 24 12 12 25.5 33.5 AN52 3.390
AL56 4 24 12 12 25.5 33.5 AN56 3.390
AL60 4 24 12 12 30.5 38.5 AN60 3.790
AL64 5 24 15 12 31 41 AN64 5.350
AL68 5 28 15 14 38 48 AN68 6.650
AL72 5 28 15 14 38 48 AN72 6.650
AL76 5 32 15 14 40 50 AN76 7.960
AL80 5 32 15 18 45 55 AN80 8.200
AL84 5 32 15 18 45 55 AN84 8.200
AL88 5 36 15 18 43 53 AN88 9.000
AL92 5 36 15 18 43 53 AN92 9.000
AL96 5 36 15 18 53 63 AN96 10.400
AL100 5 40 15 18 45 55 AN100 10.500
  • NOTE: The specifications of AL can be applied for MS31.

製品型番 : ALL
proimages/product/01Adapter_Sleeves/01-07_AL.jpg

Lock Plates No.t1
mm		S
mm		L2
mm		S1
mm		i
mm		L3
mm		Suitble Locknuts No.Weight per 100 pieces
kg
ALL44 4 20 12 7 13.5 21.5 ANL44 2.120
ALL48 4 20 12 9 17.5 25.5 ANL48 2.290
ALL52 4 20 12 9 17.5 25.5 ANL52 2.290
ALL56 4 24 12 9 17.5 25.5 ANL56 2.920
ALL60 4 24 12 9 20.5 28.5 ANL60 3.160
ALL64 5 24 15 9 21 31 ANL64 4.560
ALL68 5 24 15 9 21 31 ANL68 4.560
ALL72 5 28 15 9 20 30 ANL72 5.030
ALL76 5 28 15 12 24 34 ANL76 5.280
ALL80 5 28 15 12 24 34 ANL80 5.280
ALL84 5 32 15 12 24 34 ANL84 6.110
ALL88 5 32 15 14 28 38 ANL88 6.450
ALL92 5 32 15 14 28 38 ANL92 6.450
ALL96 5 36 15 14 28 38 ANL96 7.290
ALL100 5 36 15 14 28 38 ANL100 7.290
  • NOTE: The specifications of ALL can be applied for MS30.
